Nos portes et blocs-portes sont toujours vendus dans les dimensions de la porte (du vantail).
Traditionnellement, une porte standard mesure 2040 mm de haut pour une largeur de 630 mm à 930 mm (au pas de 100 mm). En 2 vantaux, une porte de dimension 2040x830+830 signifie que les 2 portes sont de largeur 830 mm pour une hauteur de 2040 mm.
CÔTES IMPORTANTES
- Vantail = largeur de la porte
- Fond de feuillure = espace entre les montants d’huisserie (largeur) ou entre la traverse d’huisserie et le sol fini (hauteur) où va rentrer la porte
- Hors tout = largeur maximale du bloc-porte

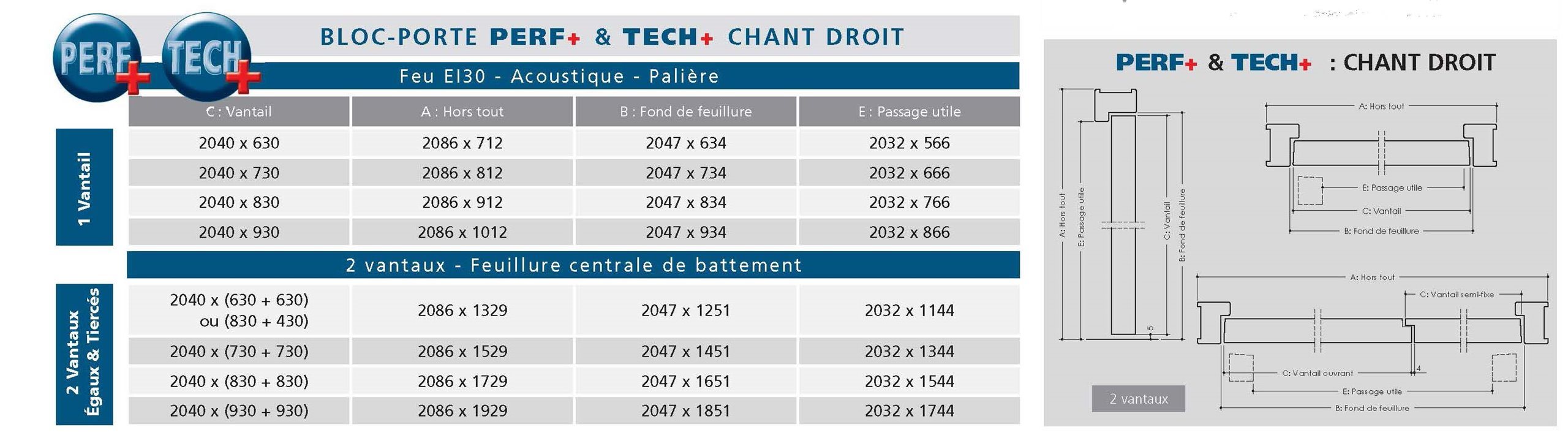

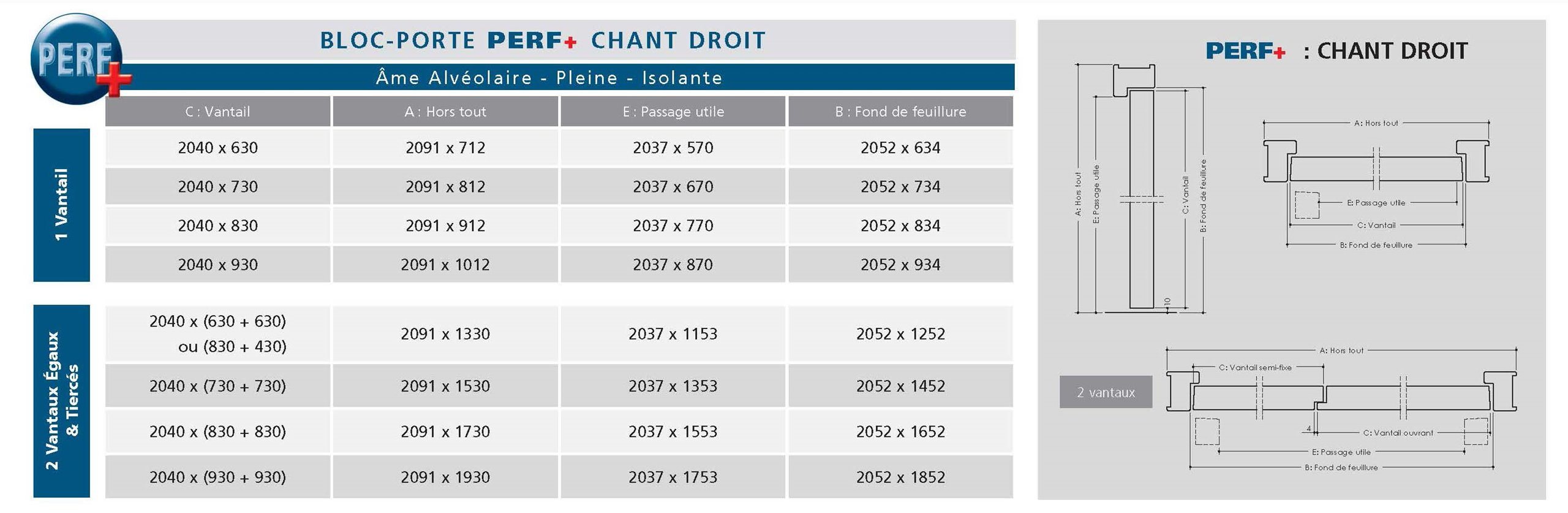

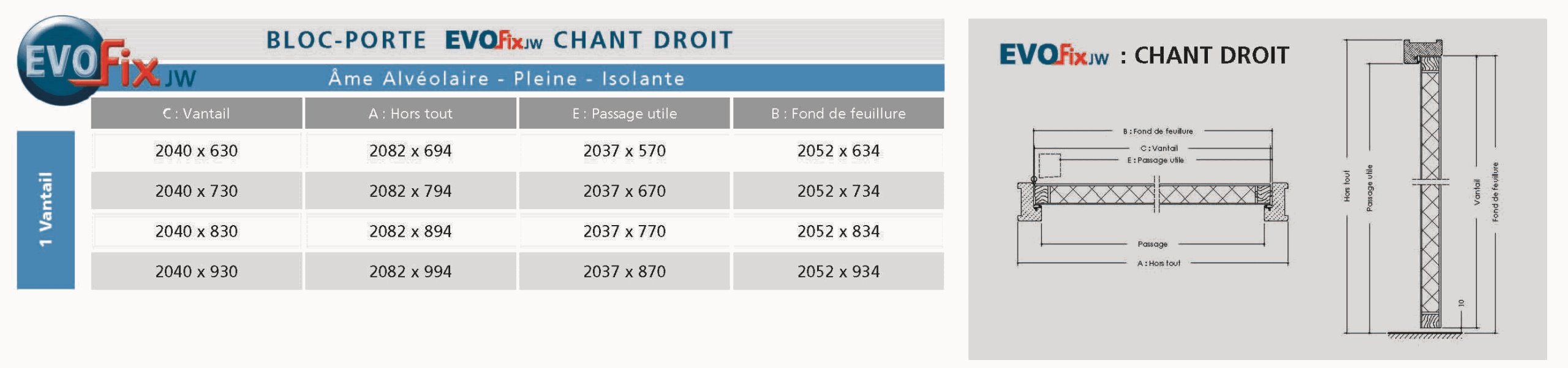

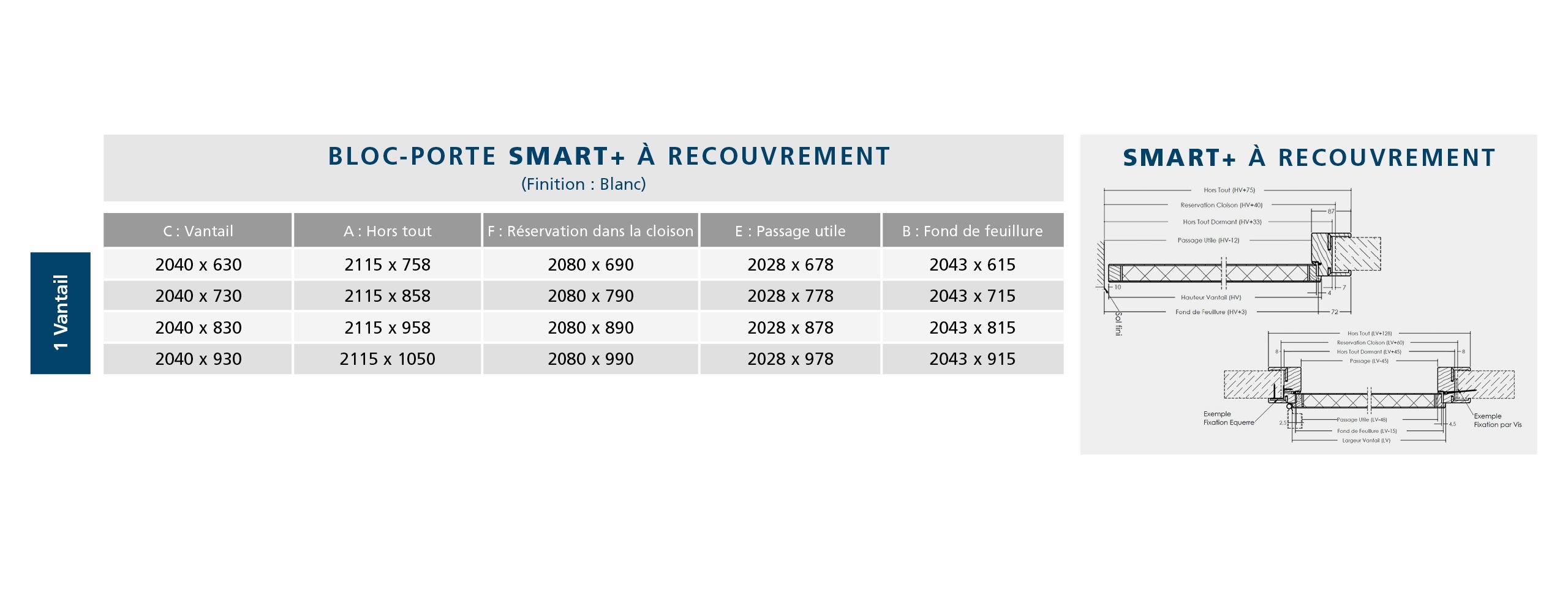

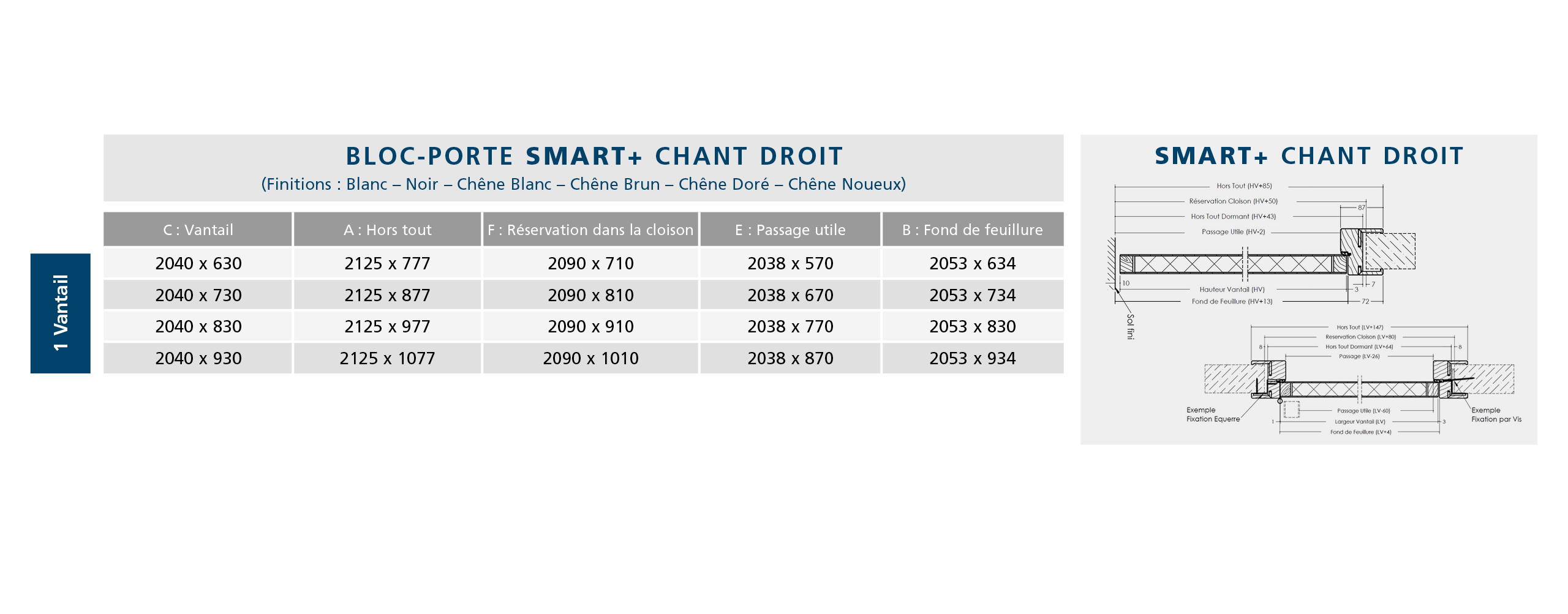

Il est très important de se référer au dessin technique (disponible dans la Bibliothèque Technique) de nos blocs-portes pour vérifier les côtes. En fonction de certains choix, ex : bloc-porte à chant droit ou bloc-porte à recouvrement, les côtes ne sont pas les mêmes pour une même largeur de porte.
RÉSERVATION D’UN BLOC-PORTE
La réservation est l’ouverture réalisée dans un mur en prévision de la pose du bloc-porte. Plusieurs méthodes de pose d’un bloc-porte existent et définissent les côtes de réservation.
LA POSE TRADITIONNELLE
Dans le cas de la pose traditionnelle, la réservation dépendra évidemment des dimensions de porte mais aussi d’autres paramètres qu’il convient de ne pas négliger :
- Le type de montage
- L’huisserie (la section = ses dimensions)
LE TYPE DE MONTAGE
Il existe 2 types de montage :
- Le montage à recouvrement (ne pas confondre avec le bloc-porte à recouvrement)
- Le montage affleurant
Le montage à recouvrement
Il consiste à utiliser une huisserie d’épaisseur supérieure au mur qui va englober ce dernier. Ce type de montage est généralement utilisé sur la cloisons sèche. Ainsi sur une cloison sèche de 50, il faudra prévoir une huisserie de section 72x54 mm (72 étant l’épaisseur) ; sur une cloison de 72, il faudra prévoir une huisserie de 86x54 mm, etc. Dans le cas d’un montage à recouvrement, la réservation devra être moins large que la côte hors tout du bloc-porte.
Dans le cas d’un montage affleurant, il faudra réaliser une réservation qui correspond à la côte hors tout du bloc-porte.
Le montage affleurant
consiste à utiliser une huisserie de même épaisseur que le mur. Des baguettes en bois dites « couvre-joints » seront pointées sur l’huisserie pour ne pas voir la fissure entre l’huisserie et le mur. Ce procédé, plus rare, est néanmoins utilisé pour certains types de mur ex : mur en brique plâtrière. Sur un mur de 70 mm, vous prévoirez une huisserie de 72x54 mm, etc.
Dans le cas d’un montage à recouvrement, la réservation devra être moins large que la côte hors tout du bloc-porte.
LA POSE FIN DE CHANTIER
Dans le cas de la pose fin de chantier, le système est nettement plus simple puisque nous donnons systématiquement les côtes de réservation à prévoir. Compte tenu du principe même de la pose, nous serons toujours sur une pose à recouvrement de cloison. C’est pour ces raisons que la pose fin de chantier séduit de plus en plus
LA RÉNOVATION
Pour la mise en place de nos systèmes de Rénovation (Rénovéo pour les portes intérieures et Gamme Rénobloc pour les portes techniques Feu, acoustique, palière et palière anti-effraction), la côte qui sera essentielle est la côte Fond de Feuillure. C’est elle qui définira ce qu’il est nécessaire de commander.
Retrouvez toutes ces côtes sur les dessins techniques de nos produits.
